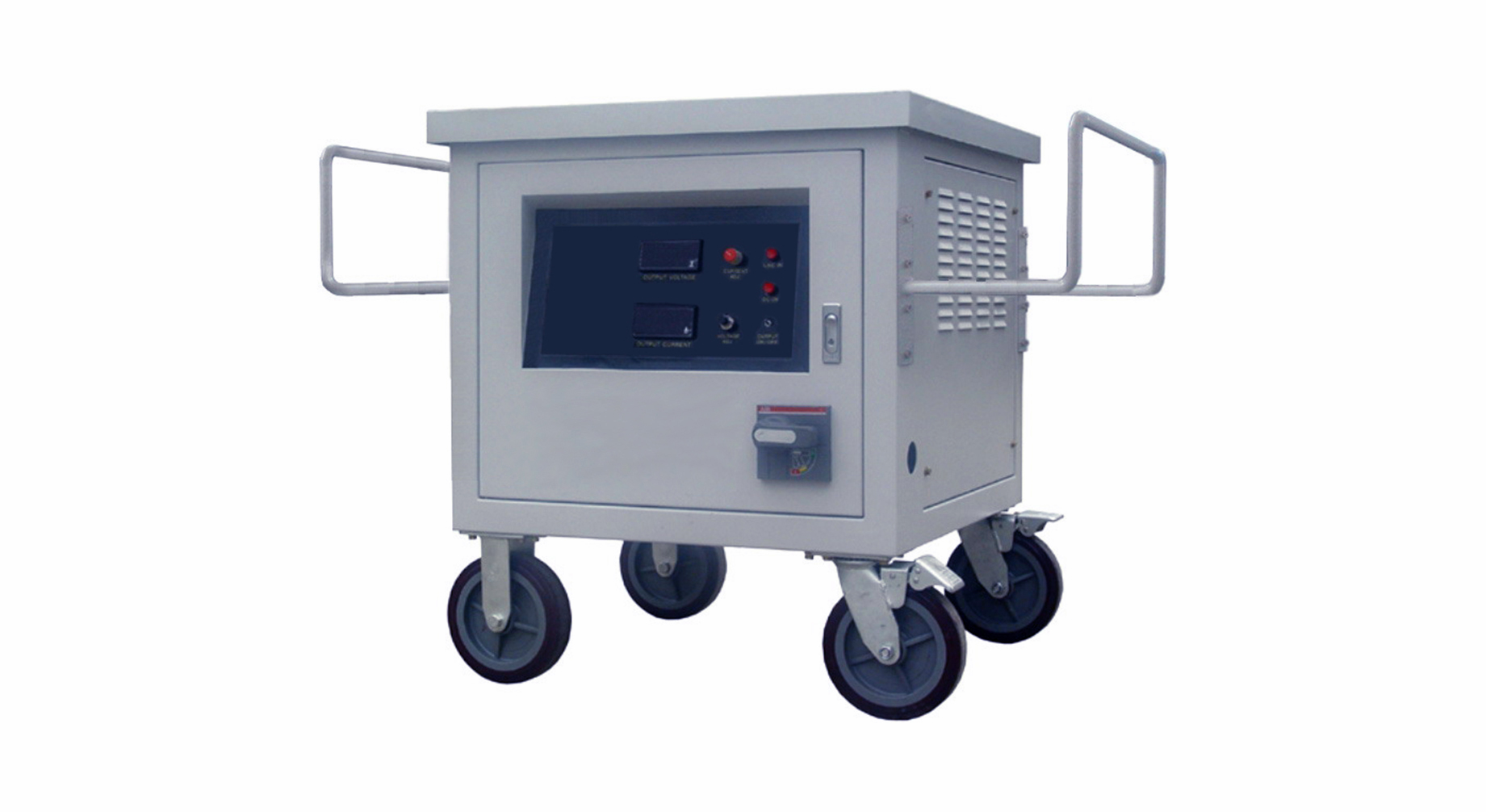

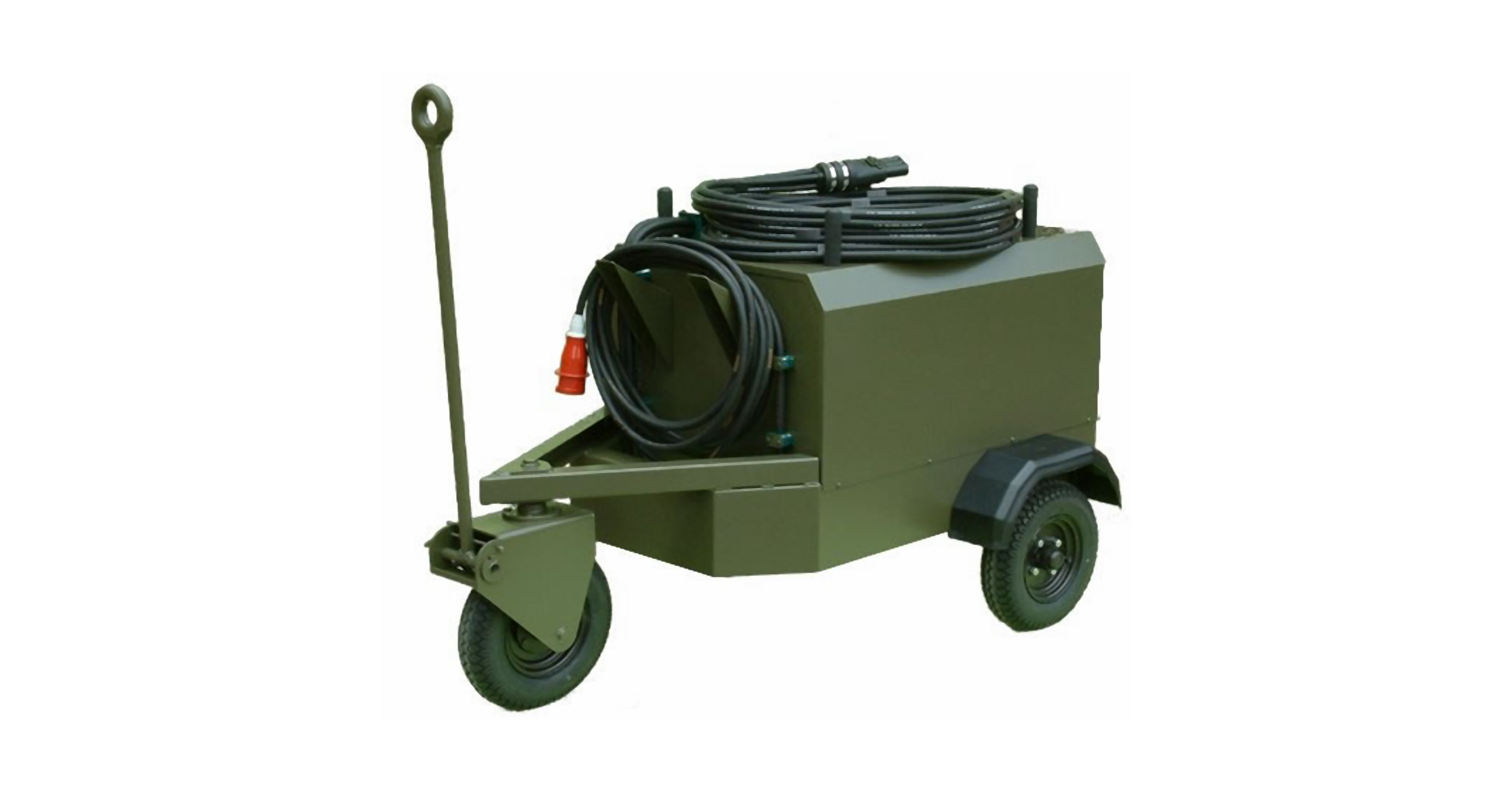

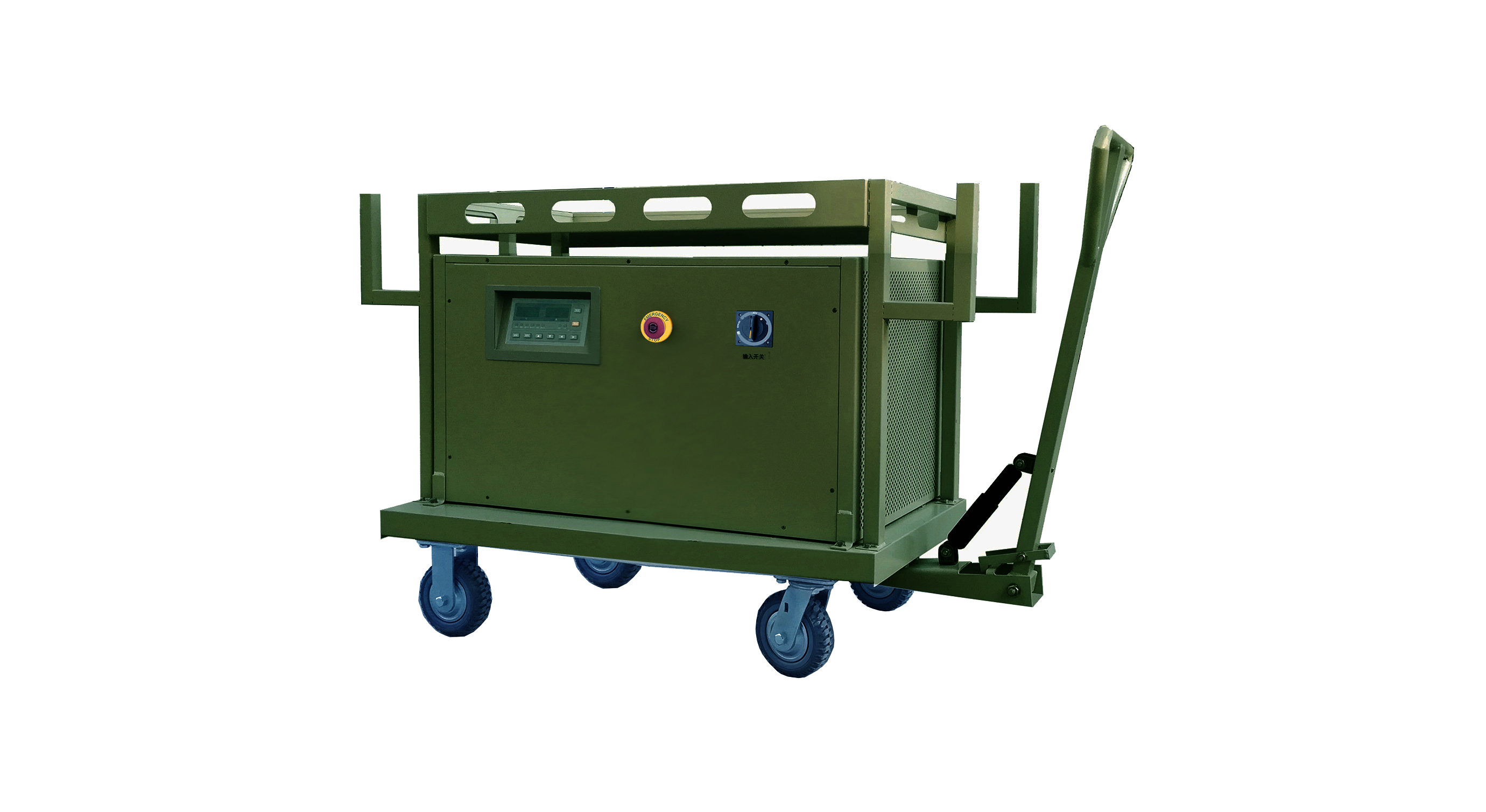

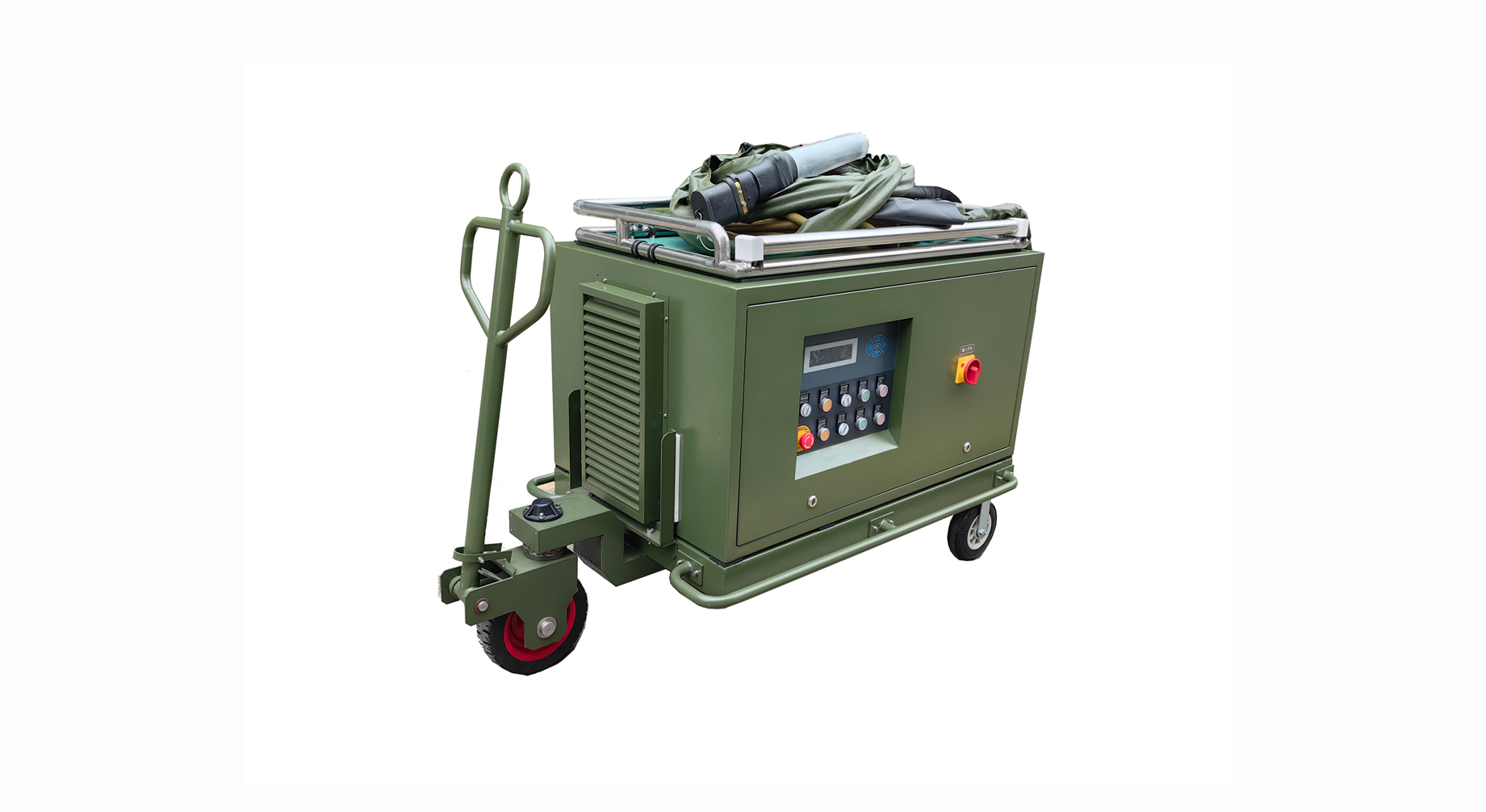

SGD270系列飛機地面高壓直流電源
專門為新一代戰機及機載設備供電而設計制造
多電和全電飛機是未來飛機發展的趨勢，飛機高壓直流供電系統的發展為飛機二次能源的統一創造了條件，促進了多電和全電飛機發展。高壓直流電源的主電源由高壓無刷直流發電機及其控制器構成，它易于并聯，易于實現不中斷供電和余度供電，且具有重量輕、效率高的優點。航空發動機直接傳動無刷交流發電機輸出變頻交流電，該交流電經整流得到直流電，并經過兩條匯流條向用電設備供電，其中一條直接提供270V的高壓直流電，另一條經過逆變器變換后提供115V恒頻交流電。在美國第四代戰斗機F-22猛禽和JSFF-35A上使用了類似的270V高壓直流電和115V/400Hz恒頻交流電的混合電源。
SGD270系列航空高壓直流電源是專門為新一代多電或全電飛機及機載設備供電而設計制造的高壓直流電源;產品規格具備從10A~500A多個不同等級,滿足不同需求的應用場合,最大的特點在于電源采用創新的設計，內置式的自診斷設備（BITE）和模塊化結構，以保證產品最大功率可用性和最小的維修時間。
■ 符合國軍標GJB572-2006和MIL-STD-704航空電源規范的技術要求
■ 采用國際先進水平的寬范圍ZVZCS軟開關逆變技術，效率高，可靠性高。
■ 采用德國西門子IGBT和超微晶磁芯為核心器件專為航空-軍事裝備研制而成
■ 全數控界面，全軟件校正，高穩定度，低漂移，極低的紋波與噪聲。
■ 采用軍用級MCU控制器設計，實現智能化遠程操作與監控
■ 具有輸出電壓、輸出電流數字顯示功能；電壓可調節分辨力0.1V
■ 無需遠地回饋信號接線端子，可自動實現輸出引線壓降補償（ALDC）
■ 工作頻率高、效率高、功率密度高、功率因數高、可靠性高。
■ 具有短路保護、過載保護、過熱保護、過壓保護、過流保護和獨立的溫度檢測保護電路
■ 緊急蘑菇式“關閉”開關，自動的飛機安全斷開裝置，可靠性安全性高
■ 采用先進的靜噪技術,創造安靜舒適的工作環境
■ 人性化設計,模擬與數字綜合顯示面板，模塊化結構，操作簡單，維護方便。
型 號 | SGD270-100-T | |
容量 | 27KW | |
輸入 | 相數 | 三相三線 |
額定電壓 | 線電壓 380× (1± 15%) V | |
頻率 | 50Hz±5Hz | |
功率因數 | ≥ 0.9 | |
輸出 | 額定電壓 | 270V； |
電壓范圍 | 電壓200V～330V連續可調 | |
自動引線壓降 | 自動引線補償電壓達 30V | |
額定電流 | 100A | |
效率 | >0.85（標準交流輸入、滿載） | |
脈動幅值 | <1V | |
直流畸變系數 | ≤0.02 | |
源效應 | ±0.2% | |
負載效應 | ±0.5% | |
負載瞬變恢復時間 | 滿足GJB572A的圖10的要求 | |
穩壓精度 | ≤±0.5% | |
電流精度 | ≤±0.5%（讀數+量程） | |
過流 | 120%電流長期運行 200% 10S | |
顯示 | 顯示方式 | LCD |
電壓 | 4位顯示，分辨率0.01V | |
電流 | 4位顯示，分辨率 1A | |
保護 | 過流保護、輸入缺相保護、輸入過/欠保護 輸出過/欠壓保護、過熱保護、短路保護、反極性保護等 | |
過載保護 | 2倍過載 10s | |
通信接口 | RS485 | |
可靠性 | MTBF | ＞15000小時 |
MTTR | ≤30分鐘 | |
環境 | 防護等級 | IP33 |
工作溫度 | -40℃~50℃ | |
相對濕度 | 10~95% | |
噪音 | ≤65dB | |
尺寸（長×高×內深） | 19” —11 U 482.6mm×490mm×550mm | |
