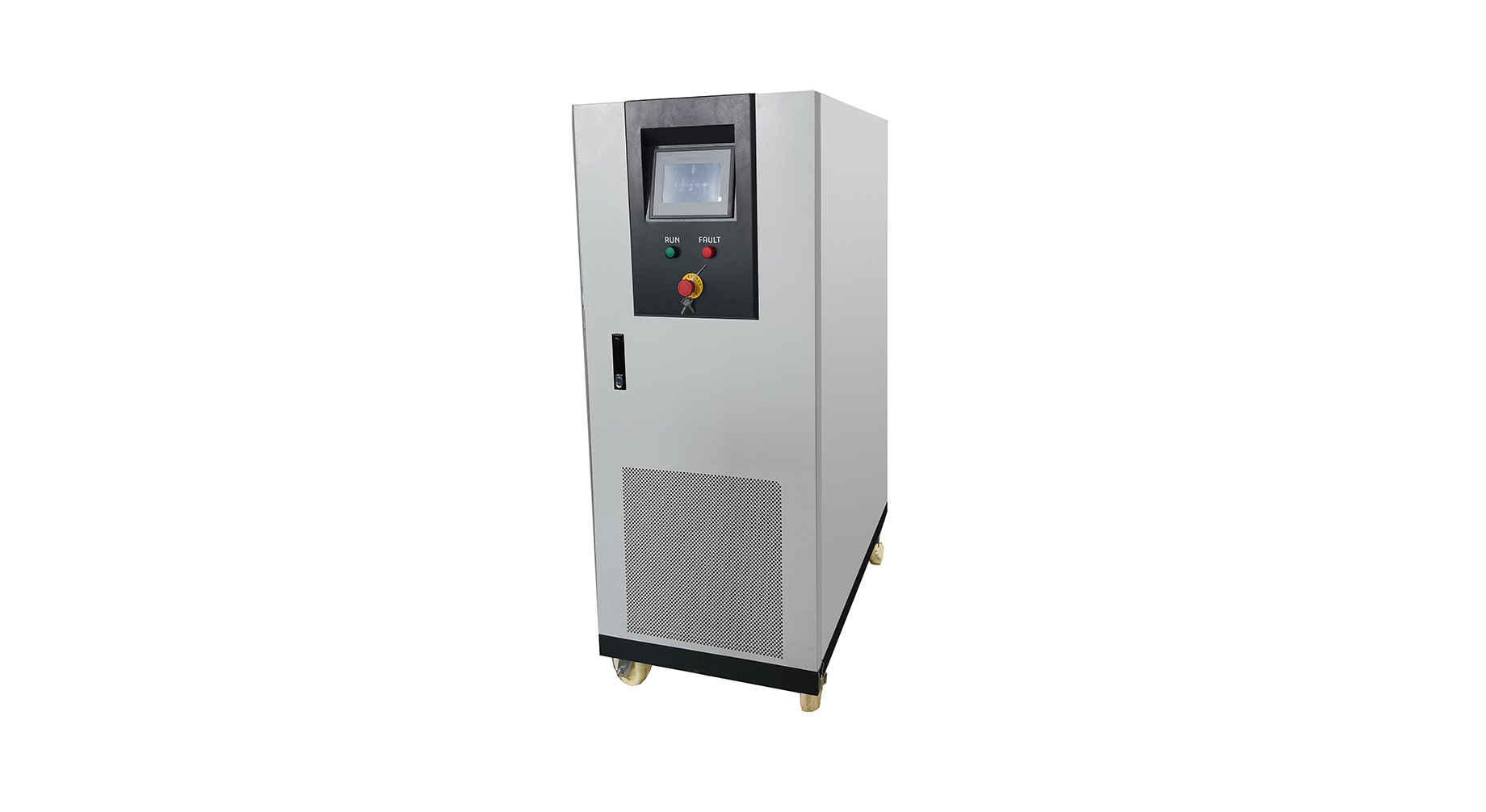

SEVD100系列低壓高精度雙向直流電源
低壓高精度雙向直流電源
SEVD 系列高精度雙向直流電源，采用高性能 DSP 控制板以及全彩觸摸屏人機交互界面，實時顯示系統運行的狀態參數和故障，用戶可以通過顯示屏設置需要的電壓、電流和功率。系統結構采用模盒組成，實現功率高度密度化。AC/DC 采用全控雙向 PWM 整流及逆變控制，DC/DC 采用降壓電路，系統運行可靠，精度高，響應速度快。
l 采用多級變換，IGBT 式電路方式，純數字化電源，技術領先。
l 可將能量回饋電網；同時具有電源、負載兩種特性，具備大功率直流電源性能外，實現能量回饋電 網的負載功能，具有節能降耗、綠色環保的突出優勢；在電動汽車電機測試時無需負載消耗能量，能實時將反向電流回饋電網。
l 產品電路結構采用 PWM 整流加 DC/DC 雙級電路，能實現輸出的電壓范圍寬、精度高、動態響應快的特點。其中電壓精度≤1%
l 采用 PWM 整流+PWM 逆變?cè)?，功率因?shù)>0.99。THD 和注入諧波電流滿足國標 GB/T 14549-93。
l 輸出具有恒壓、恒流、恒功率模式；
l 具有本機操作、配有外部通訊功能；
l 嚴格的系統熱設計，低溫升，長壽命；
l 大屏幕液晶顯示、多種通訊接口；
l 可編程的保護及運行參數；
項目 | 主要技術規格 | SEVD100-15 |
輸入 | 相位 | 3φ3W＋G |
電壓 | 380Vac±10% | |
頻率 | 50±3Hz | |
功率因數 | ≥0.99 | |
總諧波失真 | ≤3% | |
輸出 | 輸出電壓 | 10-100V |
額定電壓 | 25V | |
輸出額定電流 | -600～+600A | |
輸出峰值電流 | -900～+900A（60s） | |
額定功率 | 15kW | |
峰值功率 | 25kW | |
峰值時間 | 60s | |
電源穩壓率 | ≤0.1%FS+5dgt | |
響應時間 | ≤5ms（10%-90%） | |
切換時間 | ≤10ms（+90%--90%） | |
電壓紋波 | 0.2%FS | |
整機效率 | ＞92% | |
分辨率 | 電壓分辨率 | 0.1V |
電流分辨率 | 0.1A | |
功率分辨率 | 0.1kW | |
通訊和 操作 | 操作界面 | 大屏幕液晶/上位機控制 |
通訊 | 外部通訊RS485 | |
其他接口 | 外部急停、故障信號、電壓補償 | |
保護 | 輸入 | 過壓、過流、缺相 |
輸出 | 過壓、過溫、過流 | |
告警功能 | 指示光告警 | |
機械部分 | （寬×深×高） | 640×620×1260mm |
重量 | 300Kg | |
環境條件和安全 | 防護等級 | IP21(室內 ) |
冷卻方式 | 強制風冷 | |
環境溫度 | 0～ +45℃ | |
相對濕度 | 10-90% （非凝結) | |
噪音 | ＜65dB |
