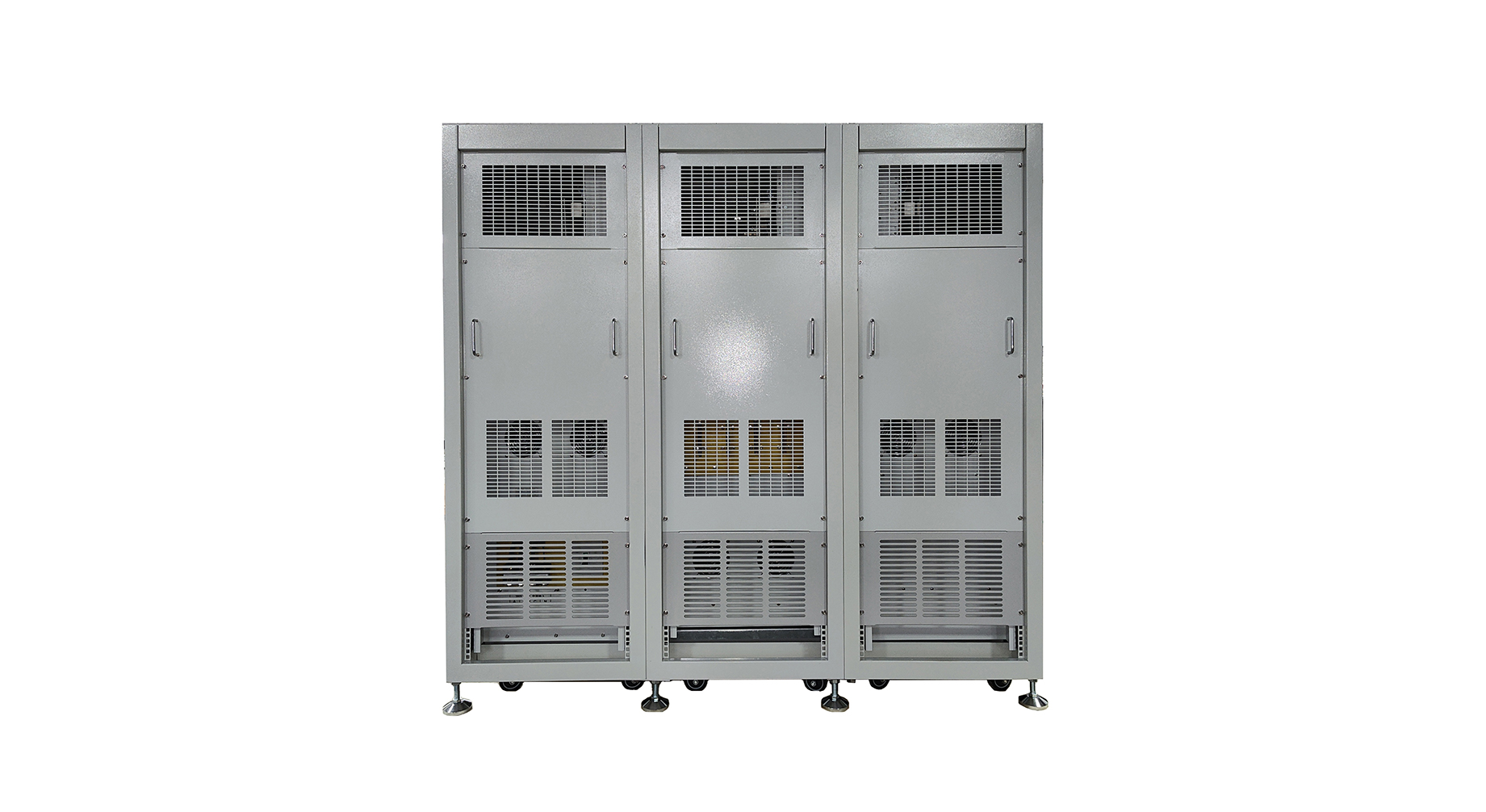

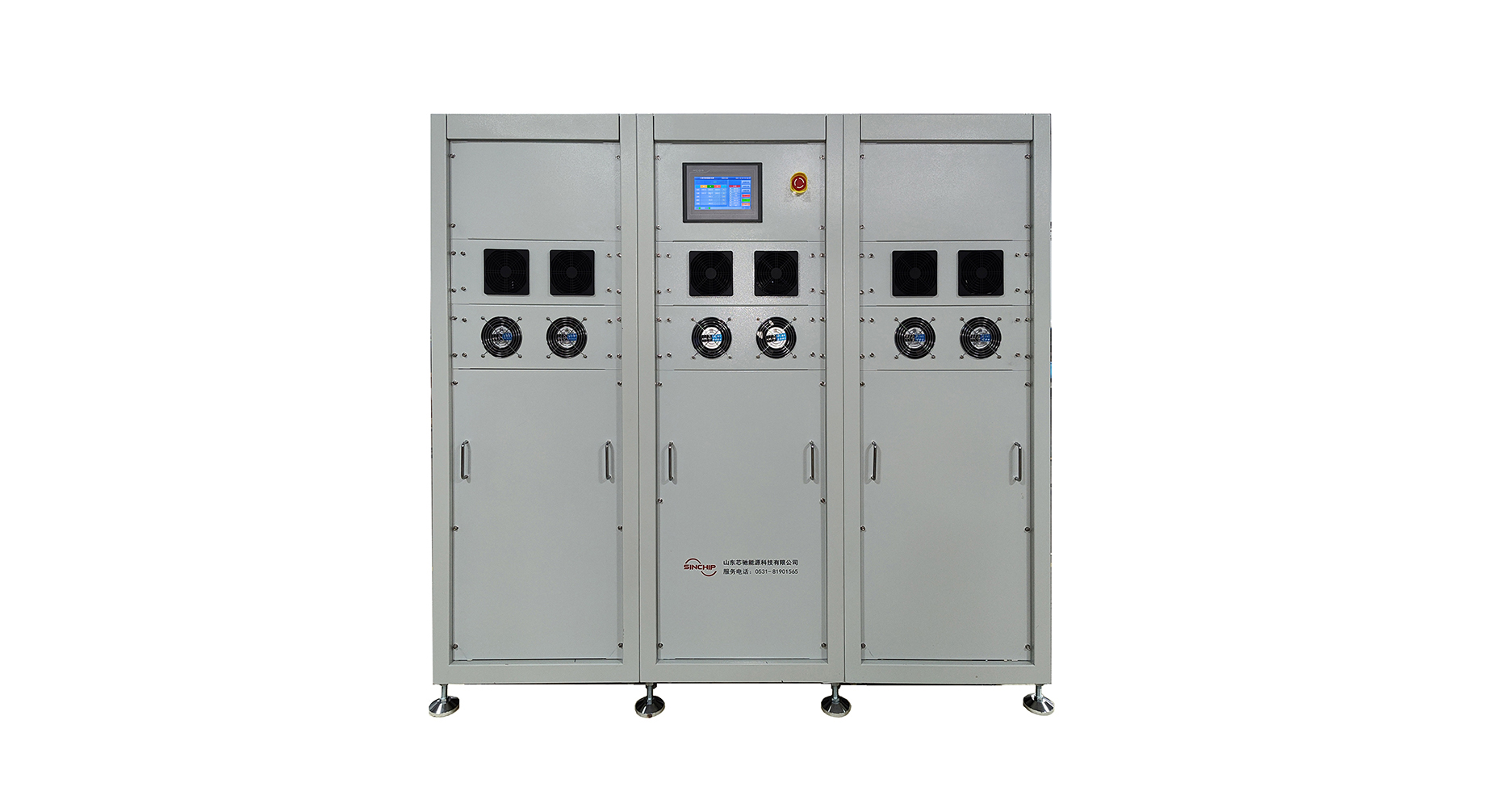

SPAD系列程控交直流電源
具有恒壓、恒流工作模式，AC、DC輸出模式
SPAD48-600-T 程控交直流電源是一種具有先進水平的程控交直流電源電源。三相輸入AC380V，50/60Hz，輸出三相電壓0~48V/0~600A/50kW/350Hz，頻率0~350Hz，滿足電源寬頻輸出恒壓恒流的相關要求，具有就地和遠程軟件控制模式。
主要功能包括：
? 支持恒壓、恒流工作模式
? 支持AC、DC輸出模式
? 支持以太網程控方式
? 配置輸入空氣開關
? 交流輸出波形為標準正弦波，失真度<3%
? 保護功能包括但不局限于：過流、過壓、過溫、過載、短路；控制類保護：通信、驅動模塊、直流側保護、IGBT保護
? 功率單元模塊化設計，高可靠性和方便快捷的維護/維修性；
? 效率高、體積小、重量輕、噪聲低；
? 電壓幅值可調，通過控制界面進行參數設定，可連續調節電壓幅值、實現電壓漸變，步階功能，可實現不同電壓、頻率、時間的設定，并可連續循環測試；
? 保護功能完備， 超強的過載能力，對100%減載加載，反應時間在20mS以?xún)?nèi)，過載能力強，能承受額定電流的3倍瞬間電流；
? 7英寸觸摸屏顯示，數字化控制，人性化設計，參數設置方便，智能監控以及報警記錄機制，運行安全可靠；
? 具有RS485可供選擇的通訊接口，采用標準MODBUS通信協議；
? 與電網隔離，防止高頻注入影響電網。
容量 | SPAD48-600-T | |
輸入 | 相數 | 三相四線+PE |
電壓 | 380V±10％ | |
頻率 | 47Hz~63Hz | |
輸出 定額 | 外特性 | 恒電壓CV & 恒電流 CC |
相數 | 三相四線+PE | |
額定輸出電壓 | 相電壓30V,線電壓52V | |
輸出電壓范圍 | 0~48V 可調 (可程控) | |
額定輸出電流 | 600A @ 35V（線電壓） | |
輸出功率 | 40KW | |
固定頻率 | 350HZ | |
可變頻率 | 0~350Hz ，0.1Hz 步進 | |
波形 | 標準正弦波 | |
波形失真度 | <3%（阻性負載） | |
輸出精度 | 電壓調整率 | 1% |
頻率穩定度 | 0.1% | |
頻率解析度 | 0.1Hz | |
電流解析度 | 1A | |
測量精度 | 電壓 | 1%+5dgt |
電流 | 1%+5dgt | |
頻率 | 0.5%+5dgt | |
功率 | 1%+5dgt | |
設定精度
| 電壓 | 2% |
頻率 | 0.1% | |
整機效率 | ≥85%，滿載輸出 | |
保護功能 | 過壓、過溫、過載、短路；控制類保護：通信、驅動模塊、直流側保護、IGBT保護 | |
工作 條件 | 環境溫度 | -10～40℃ |
存儲溫度 | -25～70℃ | |
相對濕度 | 最大95％RH（無凝露） | |
海拔高度 | 不高于1000m(適當降容可至更高海拔) | |
通訊接口 | 以太網，RS485，MODBUS-RTU通信協議。 | |
絕緣要求 | 絕緣強度 | 輸入對機殼AC2500V/1分鐘，漏電流20mA |
輸入對輸出AC2000V/1分鐘，漏電流20mA | ||
輸出對機殼AC1500V/1分鐘，漏電流20mA | ||
絕緣電阻 | 輸入對殼：DC1000V，大于20MΩ | |
輸入對輸出：DC1000V，大于20MΩ | ||
輸出對殼：DC1000V，大于20MΩ | ||
