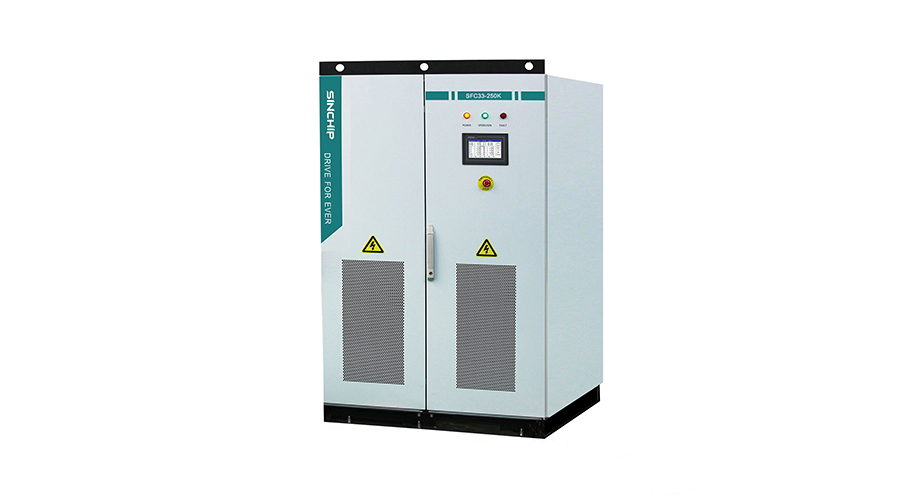

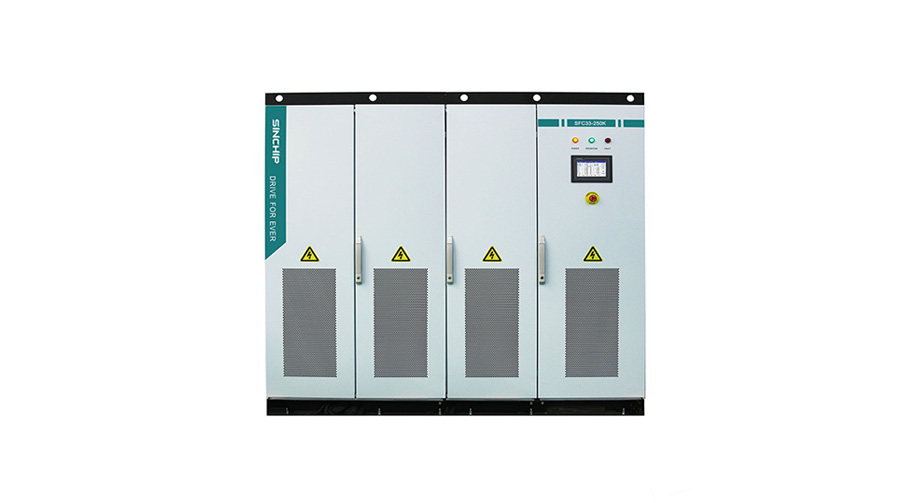

SDVR系列電壓暫降治理裝置
SDVR系列電壓暫降治理裝置是以電力電子技術為基礎，采用全控型電力電子器件IGBT，主要由儲能元件（超級電容）、逆變器、充電單元、切換開關、旁路開關組成，采用逆變器并聯、切換開關串聯在供電電源和受保護的負載之間的形式接入系統，當系統電壓發生暫降、暫升和短時中斷時，DVR會立即切斷輸入側電源，同時從裝置自帶的儲能器件中吸取所需的能量，通過三相橋式逆變電路系統產生一個與電網電壓幅值、相位均相同的電壓供給負荷，輸出電壓無縫鏈接達到額定值，不中斷負載供電，保障設備穩定運行。儲能式產品的優點是無論是單相、兩相還是三相跌落，甚至跌落至0%，均可治理，為負載提供合格的電能，保證負荷安全可靠運行。
隨著科學技術的發展，越來越多的制造企業采用性能好、效率高，自動化程度高的生產設備，逐步向規模化，智能化，精密化轉型。與此同時，先進的生產設備對電能質量的要求在不斷提高。據不完全統計，現代精密制造業90%以上的電能質量問題是由暫態電壓波動引起。此類電能質量問題給精密制造業的影響和危害日益凸顯。
暫態電壓擾動的成因復雜，具備發生時刻的不確定性及表現形式的多樣性與復雜性。解決此類問題的關鍵在于加裝可靠有效的治理裝置，在突發暫態電壓擾動時，保護敏感的生產設備不受其影響。
一、電壓暫降定義
IEEE 標準及國家標準《電能質量電壓暫降與短時中斷》（GB/T30137-2013）定義：電力系統中某點工頻電壓有效值暫時降低至額定電壓的10%～90%（即幅值為0.1～0.9 （pu）），并持續10ms～1min后恢復正常的現象稱為電壓暫降。
電壓暫降
在電力系統中某點的工頻電壓方均根值暫時升高至1.1～1.8pu，并且短暫持續10ms～1min后恢復正常的現象稱為電壓暫升。
電壓暫升
IEEE 標準及國家標準《電能質量電壓暫降與短時中斷》（GB/T30137-2013）定義： 電力系統中某點工頻電壓方均根值突然降低到0.1pu以下，并在短暫持續10ms～1min后恢復正常的現象稱為電壓短時中斷。
電壓短時中斷
二、系統原理圖
三、運行狀態與工作原理
運行狀態 | 運行狀態 | 工作原理 |
正常運行 |
| 系統正常工作時，電網通過晶閘管給負荷供電，同時給儲能單元進行浮充 |
電壓治理 |
| 當電壓發生動態擾動時，晶閘管快速關斷，儲能單元通過功率單元給負荷供電，穩定負荷端電壓。 |
電能質量 |
| 電能質量模式下，電網和功率單元同時給負荷供電 |
故障/旁路模式 |
| 設備故障或檢修時，閉合旁路開關，不影響電網給負荷供電 |
性能指標 | 性能參數 | ||
電氣 參數 | 低壓系統 | 中壓系統（定制） | |
額定交流電壓 | 208V/380(400)V/690V | 6KV/10KV | |
額定容量 | 15/50/100/200/315/500 /630/800/1000/1250/2500KVA | 1000-5000KVA | |
交流電壓頻率 | 50Hz±2.5Hz | ||
接線方式 | 三相四線/三相五線 | ||
輸出電壓諧波總畸變率 | ≤ 3% | ||
性能 參數 | 電壓治理范圍 | 0～130% | |
補償時間 | 0～3s（可根據實際需求定制） | ||
運行效率 | ≥99.2% | ||
電壓響應時間 | ＜1ms | ||
電壓完全補償時間 | ＜3ms | ||
允許過載時間 | 允許150%額定電流過載時間3s | ||
最大補償電流 | 1.2倍額定電流 | ||
穩態電壓補償誤差 | 小于1% | ||
環境 參數 | 運行環境溫度 | -25℃～﹢45℃ | |
相對濕度 | 5%～95% | ||
