產品介紹：

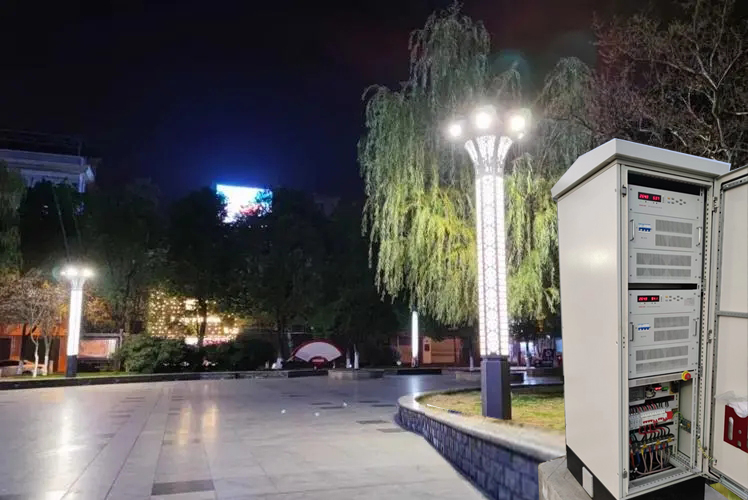

       山東芯馳能源科技有限公司生產的SHVD系列LED照明集中直流供電裝置由交流配電裝置、整流器模塊、直流配電裝置及監控器等部分組成。數字化整流模塊由輸入EMC、PFC、DCDC軟開關高頻變換器、輸出濾波電路組成。整流模塊還具有輸入過壓、欠壓、輸出過壓、限流和短路保護以及散熱器過熱保護等功能，確保照明電源裝置可靠工作。在這個直流供電系統中，根據傳輸距離，為了實現LED最佳工作并降低線路損耗，電源裝置的輸出直流電壓分別為48V、110V、240V和336V，根據用戶的實際要求，上述電壓還可在很寬范圍內調整。

   技術特點：

第一，高可靠性：HVDC直流母線采用N+X冗余供電，采用熱插拔技術，即使有模塊出現故障，也可以保證不間斷供電，提高了系統供電的可靠性；燈具上只有DC-DC恒流驅動，與傳統的驅動電源相比少了一級AC-DC；燈具上恒流驅動可靠性高、壽命長。

第二，高效率：傳統的驅動電源效率在90%左右，HVDC整流模塊效率大于95%；HVDC監控可以實現N+X冗余模塊的休眠功能，可以保證在各種負載條件下都保持很高的效率。

第三，低成本：高效率高功率因數減少了交流電網的運營費用；熱備份、高可靠性減少了設備的日常維護費用；驅動電源更長壽命使燈的使用成本更低。

總之，SHVD集中供電照明系統最大的優點是LED燈具可以做得很簡單，從結構上容易做到互換，保證很好的可維護性，同時具有成本低，高可靠性和長壽命的優點。

  技術參數：

(1) 單個模塊290V/30kW三相輸入整流

(2) 使用環境溫度：-10℃~50℃

(3) 電壓輸入范圍：260Vac - 530Vac

(4) 電流輸出范圍：2A - 110A

(5) 可調高效率：>90%(30%- 100%可調)

(6) 交流輸入電壓總諧波含量不大于5%時，能正常工作

(7) 輸入電壓頻率波動范圍：50HZ±2.5HZ；

(8) 輸出電壓：200~290Vdc可調；

(9) 輸出電壓精度：<±0.5%(5%~100%負載)

(10) 整流模塊均流不平衡度：<±5%(5%~100%負載)

(11) 動態響應：<200ms,開關機過沖幅度：<±5 %,啟動沖擊電流：<150%,

(12) 具有告警保護功能，具有軟啟動功能

(13) 風扇調速控制的風冷設計

(14) 具有 CAN 總線控制口

(15) 具有單燈故障檢測功能

(16) 具有分路短路故障判斷與故障切離功能

(17) 具有直流電力載波通訊功能，必須與QDD系列LED驅動電源配套使用，可實現單燈、區域或者整體

的調光、開關及單燈故障檢測等功能

(18) 光纖通信功能

(19) 預留數字、模擬、開關量形式的外部傳感器接口
